PS2HDD BLANK SETELAH LOGO MATRIX (4)

LATAR BELAKANG:
Pernahkah anda mengalami, PS2HDD, Setelah dihidupkan, Kemudian keluar logo MATRIX keluar Blank Hitam atau Blank Merah, Muncul di TVnya? Kenapa hal ini bisa terjadi? Apa yang salah? padahal proses menyalakan PS2HDD biasa seperti biasanya anda lakukan? Ingin tahu solusinya?
www.service-playstation.co.cc. rudie777 and Yuanita B
PERSIAPAN:
1. Buku Diagram blok ps2.
2. Voltmeter Digital/Manual.
3. Sikat Gigi Bekas.
4. Bensin
www.service-playstation.co.cc. rudie777 and Yuanita B
TAHAPAN PENGERJAANNYA:

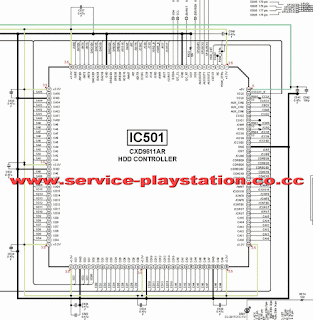

1. Hal ini bisa juga terjadi disebabkan oleh alasan, Rusak/Error IC HDD CONTROLLER( IC501 IC CXD9611AR) pada Mainboard PS2. Jika hal ini terjadi, Mari kita mulai petualanganya. Untuk mencari solusinya. Mari kita buka, Buku diagram Blok, Lihat gambar dibawah ini.
www.service-playstation.co.cc. rudie777 and Yuanita B

www.service-playstation.co.cc. rudie777 and Yuanita B
Setelah anda lihat Diagram tersebut, Anda bisa ukur:
1a. Harus 3.5Volt pada kaki: 1. 36. 37. 54. 72. 73. 89. 108. 109.
2a. Harus 5Volt pada kaki: 144.

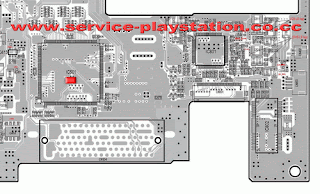

Lihat letak IC501 di Mainboard PS2.
www.service-playstation.co.cc. rudie777 and Yuanita B

www.service-playstation.co.cc. rudie777 and Yuanita B
Jika ternyata ada ketidak-sesuaian nilai ukur Voltmeter, Jangan terburu-buru mencabut IC501 tersebut, Bersihkan kaki-kaki IC501, Tersebut dengan menggosoknya menggunakan Sikat gigi bekas, Pakailah cairan bensin murni, Usahakan bersih tidak terlihat benda elektrostatik pada tiap kaki yang menempelnya. Kemudian Coba Cor ulang kaki-kakinya dengan menggunakan solder. Ukur lagi, Jika masih diukur kurang baik terpaksa gantilah IC tersebut...


Playstation free service tutorial and Free download software Playstation.
Thanks, rudie dan Yuanita Budiman.


@. PS2HDD BLANK SETELAH LOGO MATRIX tahap 1. Lihat, disini.
@. PS2HDD BLANK SETELAH LOGO MATRIX tahap 2. Lihat, disini.
@. PS2HDD BLANK SETELAH LOGO MATRIX tahap 3. Lihat, disini.
@. PS2HDD BLANK SETELAH LOGO MATRIX tahap 4. Lihat, disini.























.
