SPINDEL PS2 ERROR

LATAR BELAKANG:
Pernahkah anda mengalami spindel ps2 berputar sangat cepat, Sementara, Cd/dvd tidak terbaca, Jika anda sering mendengar bunyi putaran tinggi spindel, Terdengar keluar dari mesin ps2, Tanpa CD/DVD mampu Dimainkan, Patut anda curigai, Spindel Driver ICnya terkena gangguan. Bisa IC drivernya error/rusak karena debu yang bersipat Elektrostatik pada kaki-kakinya, Korosi, Atau memang ICnya jebol.
www.service-playstation.co.cc. rudie777 and Yuanita B

PERSIAPAN:
1. WD40.
2. Bensin.
3. Solder+Hotair

TAHAPAN-PENGERJAANNYA:

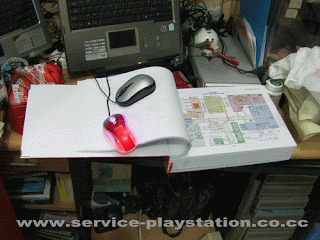

1. Seperti biasa, Jika anda mengalaminya, Lihat alur kerja kita yang seharusnya diperbuat, Buka buku diagram blok ps2, Yang anda beli.



2. Lihat pada diagram blok, Tersebut yang di blok warna hijau muda, adalah IC yang terkait dengan masalah OPTIK dan SPINDEL.
www.service-playstation.co.cc. rudie777 and Yuanita B

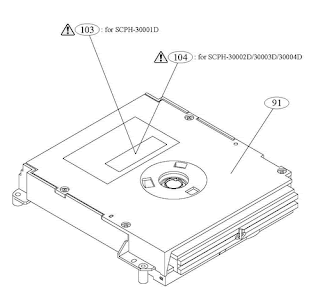

3. Cari gambarMD blok: Lihat gambar dibawah ini.
www.service-playstation.co.cc. rudie777 and Yuanita B


Seharusnya Optik ps2 dalam MDblok mampu mainkan:
3a. CD-ROM: Playstation Format dan Playstation 2 Format.
3b. DVD VIDEO/ DVD ROM: Khusus Plastation 2 Format.
3c. AUDIO CD: Khusus Playstation 2 Format.
www.service-playstation.co.cc. rudie777 and Yuanita B
4. Lihat Diagram MDblok, Dan perhatikan IC yang terkait.



Sekarang perhatikan beberapa IC yang terkait, Dengan hubungannya spindel menjadi error.
4a. IC105 (IC105 8-759-689-90 IC LM74CIMX-3).
4b. IC801 (IC801 8-7529-685-15 IC SP3727ACA0PMR).

4c. IC803 (IC803 8-759-588-60 IC BA6664FM-E2)

4d. IC802 (IC802 8-759-697-65 IC BA5815FM-E2)

www.service-playstation.co.cc. rudie777 and Yuanita B
Sekarang mari kita lihat letaknya IC tersebut:

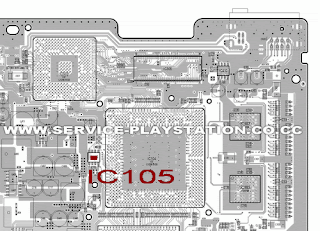

IC105 (IC105 8-759-689-90 IC LM74CIMX-3). lihat gambar dibawah ini.


www.service-playstation.co.cc. rudie777 and Yuanita B

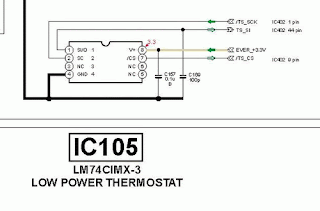

Setelah anda tahu "letak ICnya" Sekarang anda lihat Kaki-kakinya.


www.service-playstation.co.cc. rudie777 and Yuanita B
PERHATIKAN:
Kaki ke 8 dia harus bermuatan 3.3Volt.
Jika anda ukur dan hasilnya lebih besar atau lebih kecil daripada ukuran yang seharusnya, Gantilah IC tersebut atau Cor ulang (gunakan Solder atau hotair), Tapi jika ukurannya sama. Lanjutkan ke IC berikutnya kita ukur.

IC801 (IC801 8-7529-685-15 IC SP3727ACA0PMR). lihat gambar seperti dibawah ini.


www.service-playstation.co.cc. rudie777 and Yuanita B
Setelah anda tahu "letak ICnya" Sekarang anda lihat Kaki-kakinya.


www.service-playstation.co.cc. rudie777 and Yuanita B

PERHATIKAN:
Kaki ke 58 dia harus bermuatan 5Volt.
Kaki ke 25 dia harus bermuatan 5Volt.

Kaki ke 30 dia harus bermuatan 3.5Volt.

Kaki ke 40 dia harus bermuatan 3.5Volt.

Jika anda ukur dan hasilnya lebih besar atau lebih kecil daripada ukuran yang seharusnya, Gantilah IC tersebut atau Cor ulang (gunakan Solder atau hotair), Tapi jika ukurannya sama. Lanjutkan ke IC berikutnya kita ukur.

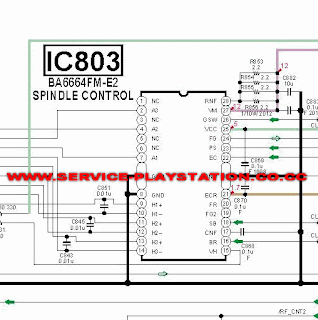

IC803 (IC803 8-759-588-60 IC BA6664FM-E2), lihat gambar seperti dibawah ini.
www.service-playstation.co.cc. rudie777 and Yuanita B

Setelah anda tahu "letak ICnya" Sekarang anda lihat Kaki-kakinya.
www.service-playstation.co.cc. rudie777 and Yuanita B

www.service-playstation.co.cc. rudie777 and Yuanita B

PERHATIKAN:
Kaki ke 27 dia harus bermuatan 12Volt.
Kaki ke 25 dia harus bermuatan 5Volt.

Kaki ke 58 dia harus bermuatan 1.7Volt.

Jika anda ukur dan hasilnya lebih besar atau lebih kecil daripada ukuran yang seharusnya, Gantilah IC tersebut atau Cor ulang (gunakan Solder atau hotair), Tapi jika ukurannya sama. Lanjutkan ke IC berikutnya kita ukur.

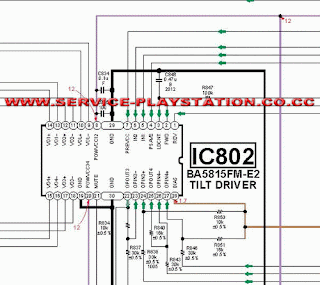

IC802 (IC802 8-759-697-65 IC BA5815FM-E2), lihat gambar seperti dibawah ini.


www.service-playstation.co.cc. rudie777 and Yuanita B
Setelah anda tahu "letak ICnya" Sekarang anda lihat Kaki-kakinya.



www.service-playstation.co.cc. rudie777 and Yuanita B
PERHATIKAN:
Kaki ke 8 dia harus bermuatan 12Volt.
Kaki ke 20 dia harus bermuatan 12Volt.

Kaki ke 28 dia harus bermuatan 1.7Volt.

Jika anda ukur dan hasilnya lebih besar atau lebih kecil daripada ukuran yang seharusnya, Gantilah IC tersebut atau Cor ulang (gunakan Solder atau hotair), Nah sekarang Kasus spindell error ps2 pasti sudah anda bisa atasi, Cape yah, Apalagi yang nulisnya...


Thanks, rudie and Yuanita Budiman.(MERPATI-PLAYSTATION)Denpasar-Bali.
